CRW SERIES HIGH FREQUENCY PRECISION kaynak güç kaynağı

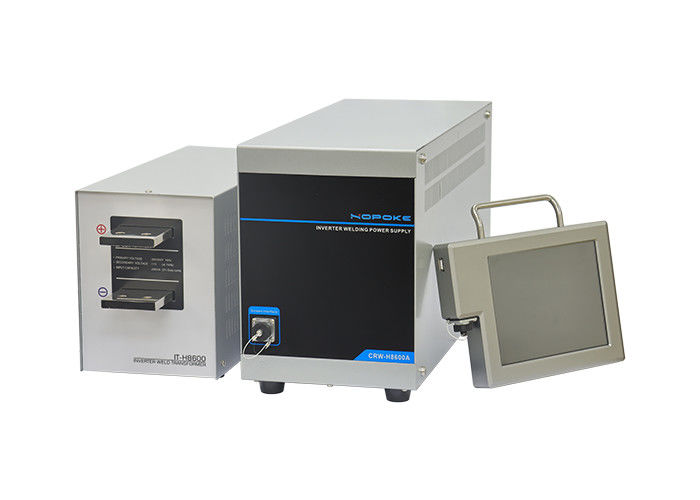

Gelişmiş Inverter Teknolojisi ile Yüksek Frekanslı hassas kaynak güç kaynakları CRW-H8600A
ⅠGüç kaynağı özellikleri
1Çarpıcı inverter teknolojisi.
1khz'dan 5Khz'a kadar frekanslı ücretsiz devreyi destekler. En yüksek kontrol döngüsü de 0.2ms'dir. Kontrol frekansı geleneksel AC makinesine kıyasla 100 kat artar.Benzer ürünlerle karşılaştırıldığındaBu arada, inverter teknolojisi daha gelişmiş!
2. 6 ana kontrol modu
Çeşitli karmaşık kaynak ortamlarına adapte olabilen 6 seçmeli kontrol yöntemine sahiptir.Sabit nabız genişliğiGelişmiş hibrit kontrol.
3. 8 inç HD dokunmatik dalga biçimi ekranı
8 inçlik yüksek çözünürlüklü dokunmatik ekran, zarif bir insan-makine ara yüzüne sahiptir ve osiloskop ve dedektör fonksiyonu ile birlikte gelir.Bu özellik 8 gerçek kaynak dalga biçimlerini ve kaynak akımı gibi karşılık gelen kaynak verilerini görüntüleyebilir, gerilim, güç ve direnç dalga şekli gerçek zamanlı olarak, kaynak tutarlılığını ve kaynak kalitesini izlemek kolaydır.
4Mükemmel kalite kontrolü yeteneği
Yüksek standart kaynak tutarlılığı ve istikrar gereksinimleri için, makine basınç tetikleyici fonksiyonunu destekler.Sonra da çalışmaya başlıyor., her kaynak ürün basıncının tutarlı olmasını sağlamak için. Bu arada aynı zamanda yer değiştirme erime derinliği işlevini de destekler. Yer değiştirme ayarlanmış değere ulaştığında,Saldırma ürününün erime derinliğinin tamamen tutarlı olmasını sağlamak için güç derhal durdurulacaktır..
5Kaynak kalitesi izlenebilirliği
Dahili bir veri tabanı fonksiyonuna sahiptir, yaklaşık 5 milyon lehimli eklem akımı, voltaj, güç ve diğer verileri kaydedebilir.Aynı zamanda kaynak kalitesinin izlenebilirliğini kolaylaştırmak için raporlar üretmek için U diski doğrudan ihracatını destekler.Son olarak, alarma nedenleri analiz etmede yardımcı olmak için yerleşik bir tarihsel alarm kayıt modülü vardır.
6Daha esnek kaynak kalitesi belirleme
Kaynak izleme fonksiyonu otomatik olarak kaynak işleminde bir sorun olup olmadığını belirleyebilir.basınç ve yer değiştirme izlemeÇıktı ayarlanan üst ve alt sınırları aştığında, anormal uyarı verilecektir.
7Çeşitli koruma izleme fonksiyonları
22'ye kadar hata teşhisi, alarm koruma önlemleri ve kendi anormallik izleme işlevleri yerleşik..
8Zengin arabirim ve çoklu özellikler
Çoklu çeşitlilikli kaynak için kullanışlı olan 32 adet parametreler depolamasını destekler. Ayrıca zengin bir I / O arabirimine sahiptir ve çeşitli iletişim protokollerini (MODBUS,RS-232, RS-485, Ethernet, vb.) dış otomasyon kontrolünü kolaylaştırmak için.
9- Sayım ve yetki yönetimi
Çeşitli çalışma parçalarının sayım gereksinimlerini farklı durumlarda karşılamak için katı kaynak sayaçları.Yerleşik 3. seviye izin modülü, farklı operatörlerin ihtiyaçlarını karşılamak için tasarlanmıştır..
ⅡGüç kaynağı özellikleri
1Güç kaynağı özellikleri:
| Ürün modeli |
CRW-H4800A |
CRW-H8600A |
CRW-H100K5 |
| Güç kaynağı voltajı |
Üç fazlı 380 v (50/60 hz) |
| Kontrol sıklığı |
1kHz / 2kHz / 3kHz / 4kHz / 5kH |
| Maksimum kaynak akımı |
4000A |
8000A |
15000A |
| İsimlendirilmiş güç |
15KVA |
25KVA |
90KVA |
| Kontrol modu |
Sabit nabız genişliği/sabit birincil zirve/sabit ikincil akım/sabit voltaj/sabit güç/hibrid kontrol |
| Kaynak özellikleri sayısı |
32 adet kaynak özellikleri seti |
|
Kaynak Zamanı Ayarlama
|
Ön yükleme süresi |
0-9999ms (milisaniye) |
| Basınç süresi |
0-9999ms (milisaniye) |
| Bir kez daha yavaşla. |
0-9999cyc (haftalık dalga) |
| 1 kez kaynak |
0-9999cyc (siklik dalga) |
| 1 kez yavaşla. |
0-9999cyc (haftalık dalga) |
| Soğutma süresi |
0-9999cyc (haftalık dalga) |
| Yavaş yükseliş 2 kez |
0-9999cyc (haftalık dalga) |
| 2 kez kaynak |
0-9999cyc (siklik dalga) |
| 2 kez yavaşla. |
0-9999cyc (haftalık dalga) |
| Yavaş yükseliş 3 kat |
0-9999cyc (haftalık dalga) |
| 3 kez kaynak |
0-9999cyc (siklik dalga) |
| 3 kez yavaşla. |
0-9999cyc (haftalık dalga) |
| Bekleme süresi |
0-9999ms (milisaniye) |
| Dinlenme süresi |
0-9999ms (milisaniye) |
| Zamanın sonu. |
0-9999ms (milisaniye) |
| Döngüler |
0-9 kere |
| İkincil akım aralığı |
0.1~4.00 KA |
0.2~8.00 KA |
0.3~15.00 KA |
| Nabız genişliği ayar aralığı |
%1 - %100.
%1 - %100.
%1 - %100.
|
| İkincil gerilim ayar aralığı |
0.01-10 v |
| Güç ayar aralığı |
0.1 KW, 15 KW |
0.2 KW'dan 25 KW'ya |
0.2 KW - 60 KW |
| Dış boyutlar mm (L*W*H) |
502*200*284 |
549*220*320 |
| Ağırlık |
20KG |
22KG |
| Adaptör transformatörü |
IT-H4800 |
IT-H8600 |
IT-H100K |
2Transformör özellikleri:
| Model |
IT-H4800 |
IT-H8600 |
IT-H100K |
| Besleme voltajı |
PWM 500 v |
PWM 500 v |
PWM 500 v |
| İsimlendirilmiş güç |
15kVA |
25kVA |
90kVA |
| İsimlendirilmiş birincil voltaj |
500V |
500V |
500V |
| Yüksüz ikincil voltaj |
10V |
11V |
11V |
| Maksimum Kullanım |
4000A ((5%) |
8000 A ((10%) |
15000 A (10%) |
| Soğutma yolu |
Hava soğutması |
Su soğutulmuş |
Su soğutulmuş |
| Girdi sıklığı |
1-5kHz |
1-5kHz |
1-5kHz |
| Transformör yuvarlanma oranı |
50:1 |
45:1 |
45:1 |
| Dış boyutlar mm (L*W*H) |
379*182.5*254 |
461.5*162.5*228 |
484*162.5*228 |
| Ağırlık |
15 KG |
20KG |
21Kg |
