CRW SERİSİ YÜKSEK FREKANSLI FİRİZYON KAYNAK GÜÇ KAYNAĞI

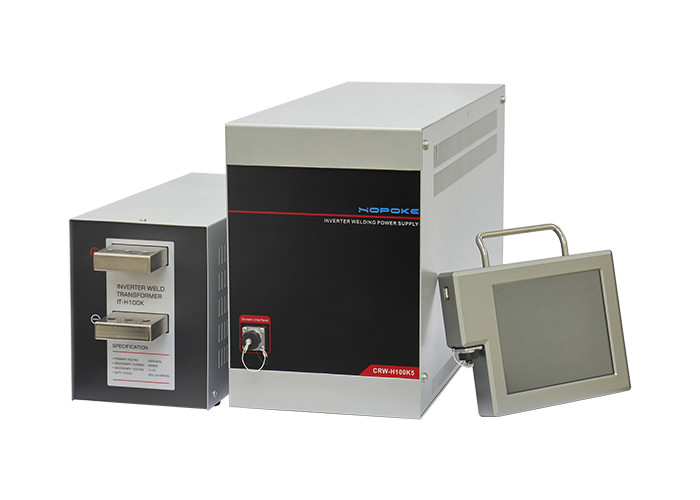

crw serisi yüksek frekanslı hassas kaynak güç kaynağı crw-h100k5
Ⅰ. Güç kaynağı özellikleri
1. Çığır açan inverter teknolojisi
1khz ila 5Khz frekans serbest anahtarlamayı destekler. Ve en yüksek kontrol döngüsü 0,2 ms'dir. Kontrol frekansı, geleneksel AC makinesine kıyasla 100 kat artırılmıştır. Benzer ürünlerle karşılaştırıldığında, daha yüksek kontrol tepkisi ve hassasiyetine sahiptir. Bu arada, inverter teknolojisi daha gelişmiştir!
2. 6 ana kontrol modu
Çeşitli karmaşık kaynak ortamlarına uyum sağlayabilen 6 isteğe bağlı kontrol yöntemine sahiptir. Örneğin, ikincil sabit akım, birincil sabit akım, sabit voltaj, sabit güç, sabit darbe genişliği, gelişmiş hibrit kontrol.
3. 8 inç HD dokunmatik dalga formu ekranı
8 inç yüksek çözünürlüklü dokunmatik ekran, mükemmel insan-makine arayüzüne sahiptir ve osiloskop ve dedektör işleviyle birlikte gelir. Bu özellik, kaynak akımı, voltaj, güç ve direnç dalga formu gibi 8 gerçek kaynak dalga formunu ve ilgili kaynak verilerini gerçek zamanlı olarak görüntüleyebilir, bu da kaynak tutarlılığını ve kaynak kalitesini izlemeyi kolaylaştırır.
4. Mükemmel kalite kontrol yeteneği
Yüksek kaynak tutarlılığı ve kararlılık gereksinimleri standardı için, makine basınç tetikleme işlevini destekler. Basınç değerinin ayarlanan değere ulaştığı tespit edildiğinde, her bir kaynağın ürün basıncının tutarlı olduğundan emin olmak için güç açmaya başlar. Bu arada, yer değiştirme erime derinliği işlevini de destekler. Yer değiştirme ayarlanan değere ulaştığında, kaynak ürününün erime derinliğinin tamamen tutarlı olduğundan emin olmak için güç derhal durdurulur.
5. Kaynak kalitesi izlenebilirlik yeteneği
Yaklaşık 5 milyon lehim eklemi akımı, voltajı, gücü ve diğer verileri kaydedebilen yerleşik bir veritabanı işlevine sahiptir. Ayrıca, kaynak kalitesi izlenebilirliğini kolaylaştırmak için raporlar oluşturmak üzere U disk doğrudan dışa aktarımını da destekler. Son olarak, alarm nedenlerini analiz etmeye yardımcı olmak için yerleşik bir geçmiş alarm kayıt modülüne sahiptir.
6. Daha esnek kaynak kalitesi belirleme
Kaynak izleme fonksiyonu, kaynak sürecinde bir sorun olup olmadığını otomatik olarak belirleyebilir. Bu fonksiyon, akım, voltaj, güç, basınç ve deplasman izlemenin üst ve alt sınırlarını ayarlayabilir. Çıkış, ayarlanan üst ve alt sınırları aştığında, anormal uyarı verilir.
7. Çeşitli koruma izleme fonksiyonları
22'ye kadar arıza teşhisi, alarm koruma önlemleri ve kendi kendine anormallik izleme işlevleri yerleşiktir. Bu, kaynak güç sisteminin güvenliğini artırabilir ve kaynak iş parçasının kalitesini garanti edebilir.
8. Zengin arayüz ve çoklu özellikler
Çok çeşitli kaynaklama için uygun olan 32 set parametre depolamayı destekler (genişletilebilir). Ayrıca zengin bir G/Ç arayüzüne sahiptir ve harici otomasyon kontrolünü kolaylaştırmak için çeşitli iletişim protokollerini (MODBUS, RS-232, RS-485, Ethernet, vb.) destekler.
9. Sayım ve yetki yönetimi
Farklı durumlarda farklı iş parçalarının sayım gereksinimlerini karşılamak için yerleşik çoklu kaynak sayacı modları. Aynı zamanda, yerleşik seviye 3 izin modülü farklı operatörlerin ihtiyaçlarını karşılamak için oluşturulmuştur.
Ⅱ. Güç kaynağı özellikleri
1. Güç kaynağı özellikleri:
| Ürün modeli |
CRW-H4800A |
CRW-H8600A |
CRW-H100K5 |
| Güç kaynağı voltajı |
Üç fazlı 380 v (50/60 hz) |
| Kontrol frekansı |
1kHz / 2kHz / 3kHz / 4kHz / 5kH |
| Maksimum kaynak akımı |
4000A |
8000A |
15000A |
| Anma gücü |
15KVA |
25KVA |
90KVA |
| Kontrol modu |
Sabit darbe genişliği/sabit birincil tepe/sabit ikincil akım/sabit voltaj/sabit güç/hibrit kontrol |
| Kaynak spesifikasyonlarının sayısı |
32 set kaynak spesifikasyonu |
|
Kaynak Zamanı Ayarı
|
Ön yükleme süresi |
0-9999ms (milisaniye) |
| Basınç zamanı |
0-9999ms (milisaniye) |
| 1 kez yavaşla |
0-9999cyc (haftalık dalga) |
| 1 kez kaynak |
0-9999 devir (döngüsel dalga) |
| 1 kez yavaşla |
0-9999cyc (haftalık dalga) |
| Soğutma süresi |
0-9999cyc (haftalık dalga) |
| Yavaş yükseliş 2 zaman |
0-9999cyc (haftalık dalga) |
| 2 kez kaynak |
0-9999 devir (döngüsel dalga) |
| 2 kez yavaşla |
0-9999cyc (haftalık dalga) |
| Yavaş yükseliş 3 kez |
0-9999cyc (haftalık dalga) |
| 3 kez kaynak yapın |
0-9999 devir (döngüsel dalga) |
| 3 kez yavaşla |
0-9999cyc (haftalık dalga) |
| Tutma süresi |
0-9999ms (milisaniye) |
| Dinlenme zamanı |
0-9999ms (milisaniye) |
| Zamanın sonu |
0-9999ms (milisaniye) |
| döngüler |
0-9 kez |
| İkincil akım ayar aralığı |
0,1~4,00 KA |
0,2~8,00 KA |
0,3~15,00 KA |
| Darbe genişliği ayar aralığı |
%1 - %100.
%1 - %100.
%1 - %100.
|
| İkincil voltaj ayar aralığı |
0,01-10v |
| Güç ayar aralığı |
0,1 KW, 15 KW |
0,2 KW'dan 25 KW'a |
0,2 kW - 60 kW |
| Dış boyutlar mm (U*G*Y) |
502*200*284 |
549*220*320 |
| Ağırlığı |
20 kilo |
22 kilo |
| Adaptör trafosu |
BT-H4800 |
BT-H8600 |
BT-H100K |
2. Trafo özellikleri:
| Örnek |
BT-H4800 |
BT-H8600 |
BT-H100K |
| Besleme gerilimi |
PWM 500v |
PWM 500v |
PWM 500v |
| Anma gücü |
15kVA |
25kVA |
90kVA |
| Anma birincil voltajı |
500V |
500V |
500V |
| Yüksüz sekonder voltaj |
10V |
11V |
11V |
| Maksimum Kullanım |
4000A(5%) |
8000 A(10%) |
15000 A (10%) |
| Soğutma yolu |
Hava soğutma |
Su soğutmalı |
Su soğutmalı |
| Giriş frekansı |
1-5kHz |
1-5kHz |
1-5 kHz |
| Transformatör rulo oranı |
50:1 |
45:1 |
45:1 |
| Dış boyutlar mm (U*G*Y) |
379*182,5*254 |
461,5*162,5*228 |
484*162,5*228 |
| Ağırlığı |
15 kilo |
20 kilo |
21 kilo |
